Productes de fibra òptica per conductes exteriors GYTA
Nom del producte: fabricants de cables de fibra de conductes de proveïdors de productes de fibra òptica a l'aire lliure (GYTA)
Marca Lloc d'origen: FCJ OPTO TECH
Adreça de fàbrica: Hangzhou, Xina (continental)
Aplicació: col·locació de conductes, aèria
Nucli de fibra: 2F 288F
Support Customization by Email: wilson@fcjopto.com
miri@fcjopto.com
Fabricants de cables de fibra de conductes de proveïdors de productes de fibra òptica a l'aire lliure GYTA
Descripció

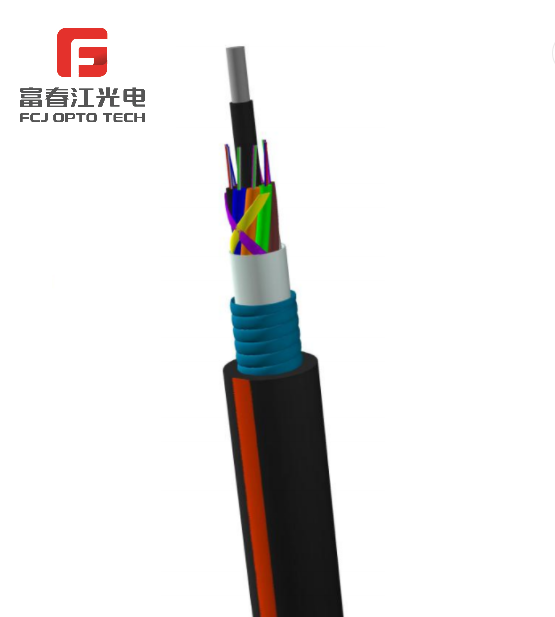

Les fibres, de 250 μm, es col·loquen en un tub solt fet d'un plàstic d'alt mòdul. Els tubs s'omplen amb un compost de farciment resistent a l'aigua. Un filferro d'acer, de vegades recobert de polietilè (PE) per a cables amb un gran nombre de fibres, es localitza al centre del nucli com a element de resistència metàl·lica. Els tubs (i els farcits) estan encallats al voltant del membre de força en un nucli de cable compacte i circular. S'aplica un laminat de polietilè d'alumini (APL) al voltant del nucli del cable, que s'omple amb el compost de farciment per protegir-lo de l'entrada d'aigua. A continuació, el cable es completa amb una funda de PE.
Característiques
- Bon rendiment mecànic i de temperatura
- Tub de looes d'alta resistència que és resistent a la hidròlisi
- El compost especial de farciment de tubs garanteix una protecció crítica de la fibra
- L'estructura compacta especialment dissenyada és bona per evitar que els tubs solts es redueixin
- La funda de PE protegeix el cable de la radiació ultraviolada
- Es prenen les mesures següents per garantir l'estanqueïtat del cable:
- Filferro d'acer utilitzat com a element de força central
- Compost d'ompliment de tub solt
- Farciment 100% del nucli del cable
- Barrera d'humitat APL
Normes
El cable GYTA compleix amb l'estàndard YD/T 901-2001i IEC 60794-1.
Característiques òptiques
|
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
Atenuació ({0}} grau) |
@850nm |
|
|
Menor o igual a 3.0 dB/km |
Menor o igual a 3.0 dB/km |
|
@1300nm |
|
|
Menor o igual a 1,0 dB/km |
Menor o igual a 1,0 dB/km |
|
|
@1310 nm |
Menor o igual a 0,36 dB/km |
Menor o igual a 0,40 dB/km |
|
|
|
|
@1550 nm |
Menor o igual a 0,22 dB/km |
Menor o igual a 0,23 dB/km |
|
|
|
|
Ample de banda (classe A) |
@850nm |
|
|
Major o igual a 500 MHz·km |
Major o igual a 200 MHz·km |
|
@1300nm |
|
|
Major o igual a 1000 MHz·km |
Major o igual a 600 MHz·km |
|
|
Apertura numèrica |
|
|
{{0}},200±0,015NA |
{{0}},275±0,015NA |
|
|
Longitud d'ona de tall de cable |
Menys o igual a 1260 nm |
Menys o igual a 1480 nm |
|
|
|
Paràmetres tècnics
|
Tipus de cable |
Recompte de fibra |
Tubs |
Farciments |
Diàmetre del cable Mm |
Pes del cable kg/km |
Resistència a la tracció Llarg/curt termini N |
Resistència a l'aixafament Llarg/curt termini N/100 mm |
Radi de flexió
Estàtica/Dinàmica Mm |
|
GYTA-2~6 |
2~6 |
1 |
4 |
9.7 |
90 |
600/1500 |
300/1000 |
10D/20D |
|
GYTA-8~12 |
8~12 |
2 |
3 |
9.7 |
90 |
600/1500 |
300/1000 |
10D/20D |
|
GYTA-14~18 |
14~18 |
3 |
2 |
9.7 |
90 |
600/1500 |
300/1000 |
10D/20D |
|
GYTA-20~24 |
20~24 |
4 |
1 |
9.7 |
90 |
600/1500 |
300/1000 |
10D/20D |
|
GYTA-26~30 |
26~30 |
5 |
0 |
9.7 |
90 |
600/1500 |
300/1000 |
10D/20D |
|
GYTA-32~36 |
32~36 |
6 |
0 |
10.2 |
104 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-38~48 |
38~48 |
4 |
1 |
11.0 |
117 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-50~60 |
50~60 |
5 |
0 |
11.0 |
117 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-62~72 |
62~72 |
6 |
0 |
11.5 |
126 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-74~84 |
74~84 |
7 |
1 |
13.4 |
154 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-86~96 |
86~96 |
8 |
0 |
13.4 |
154 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-98~108 |
98~108 |
9 |
1 |
14.8 |
185 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-110~120 |
110~120 |
10 |
0 |
14.8 |
185 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-122~132 |
122~132 |
11 |
1 |
16.9 |
228 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-134~144 |
134~144 |
12 |
0 |
16.9 |
228 |
1000/3000 |
300/1000 |
10D/20D |
|
GYTA-146~216 |
146~216 |
|
|
16.9 |
233 |
1000/3000 |
300/1000 |
10D/20D |
Emmagatzematge/Temperatura de funcionament: -40 graus a + 70 graus
Nota: la fibra òptica G.652D es mostra a la taula. El model de fibra òptica també es pot especificar segons els requisits del client
